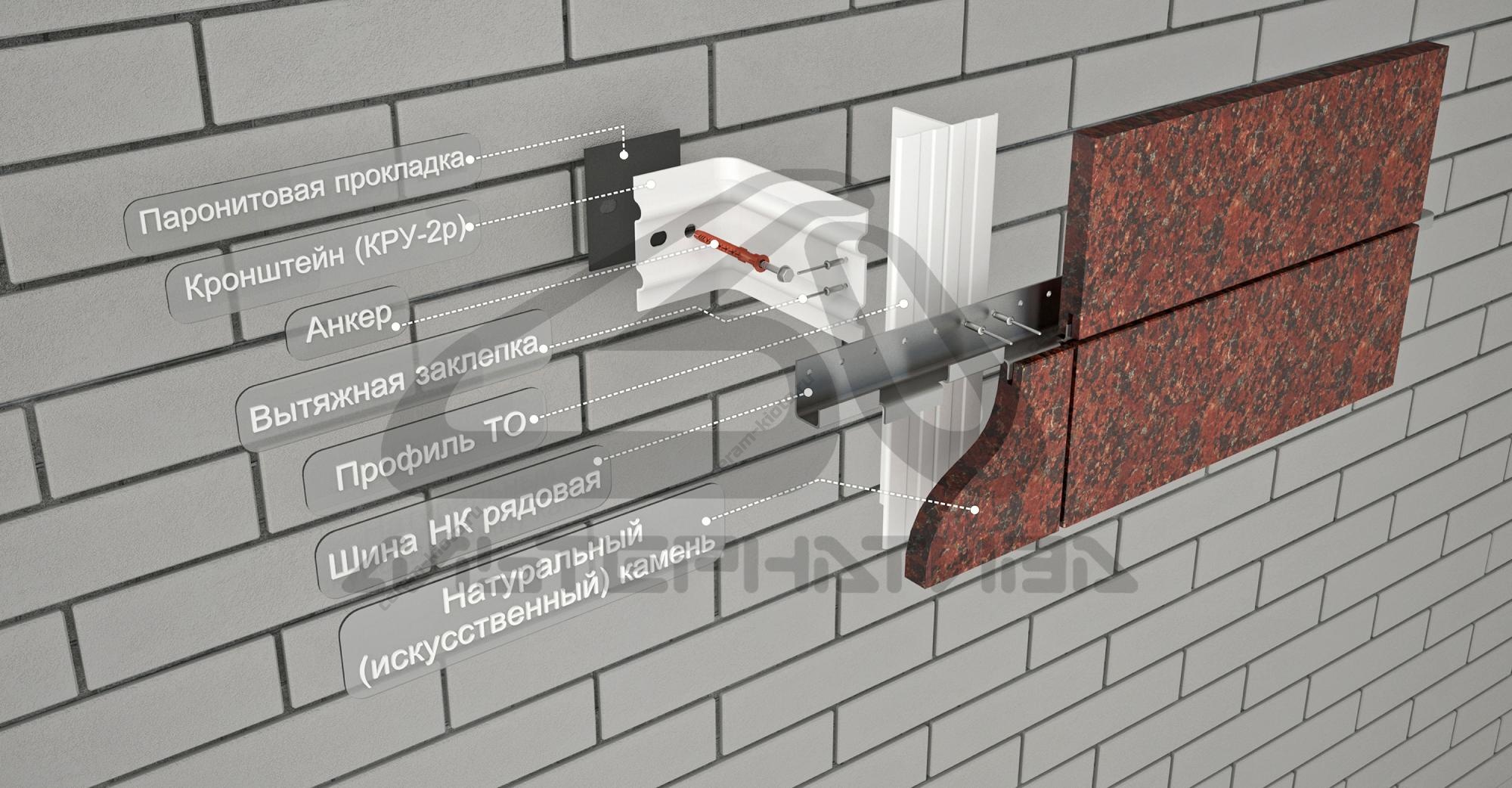

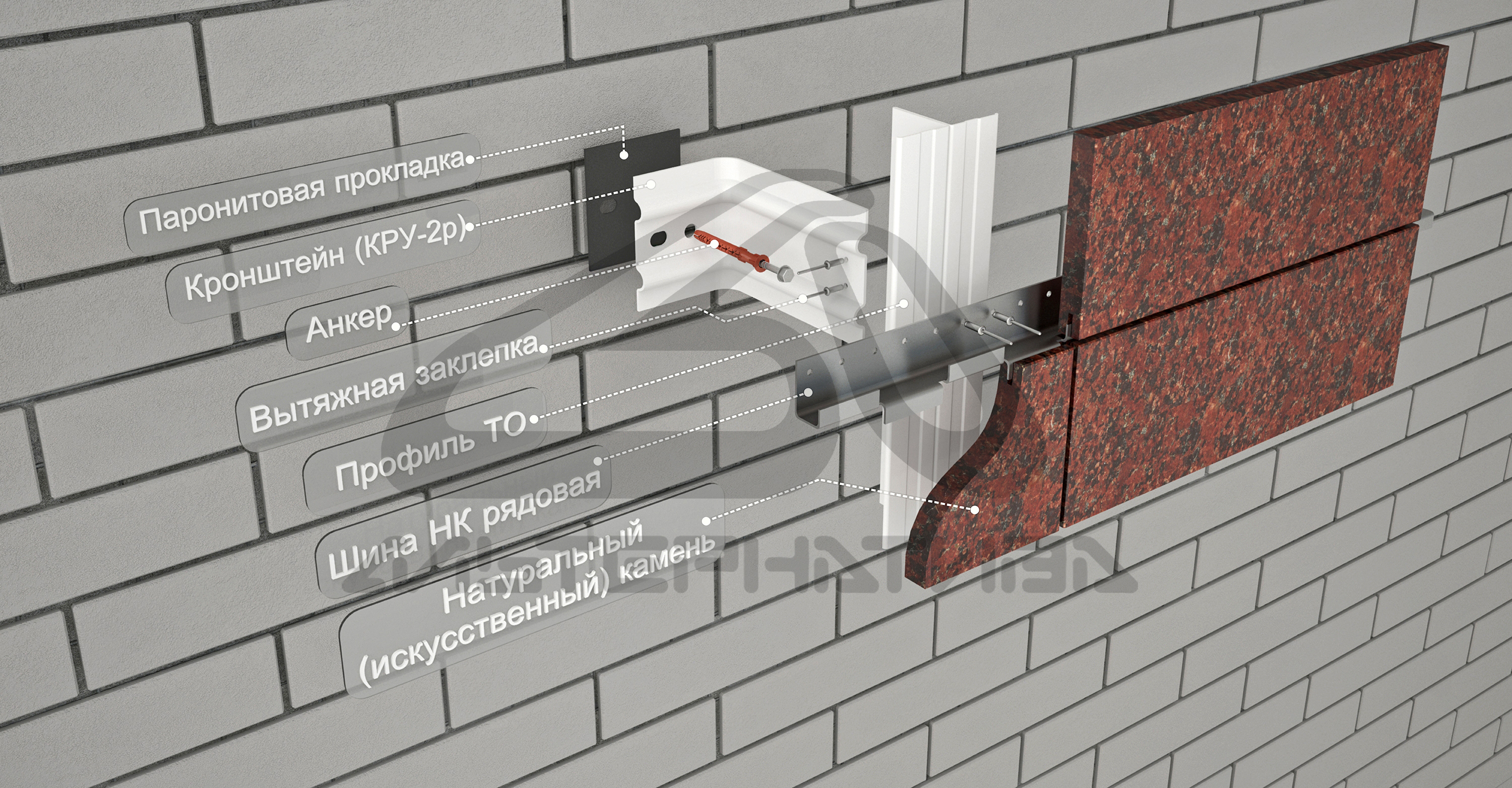

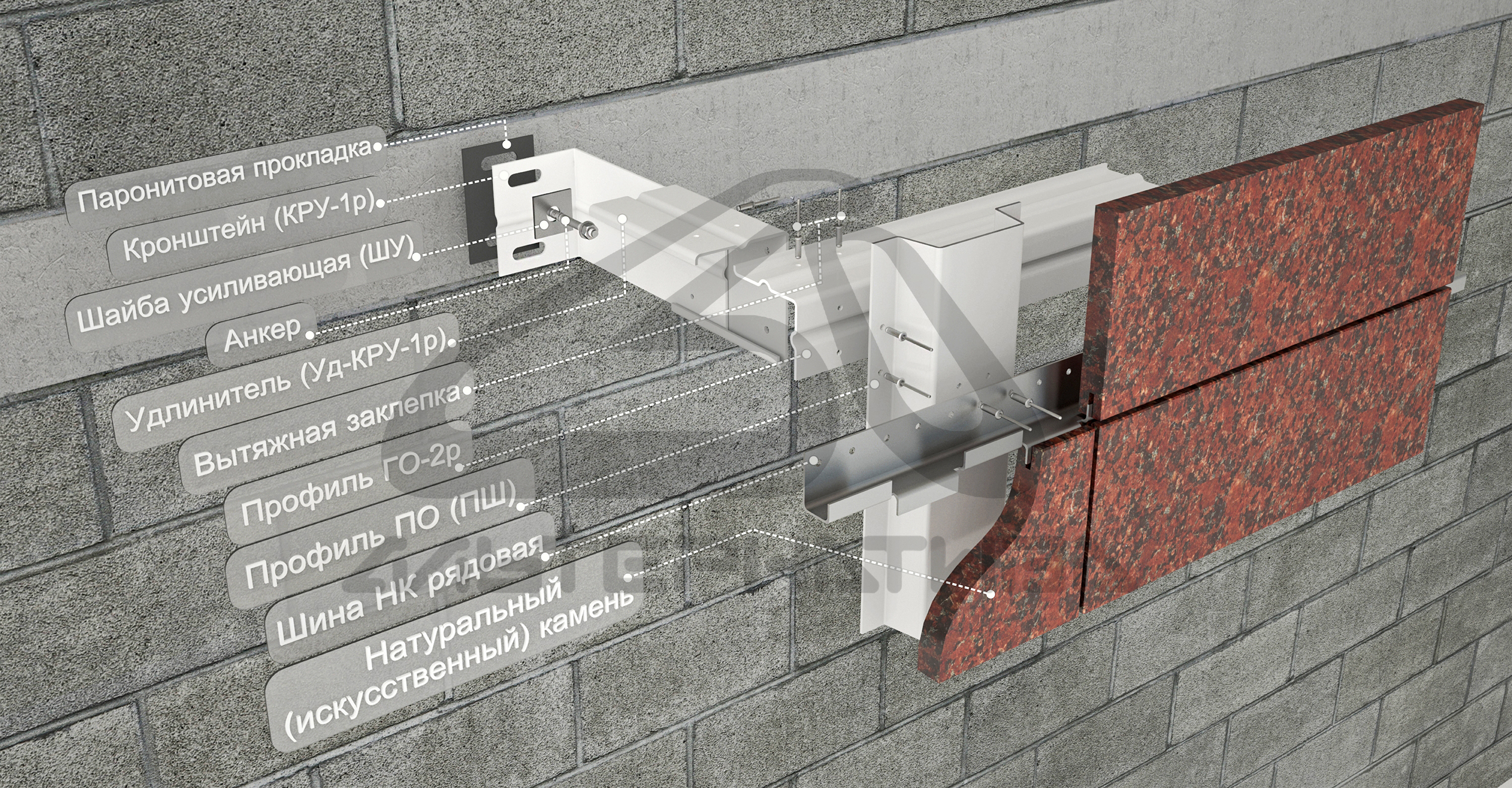

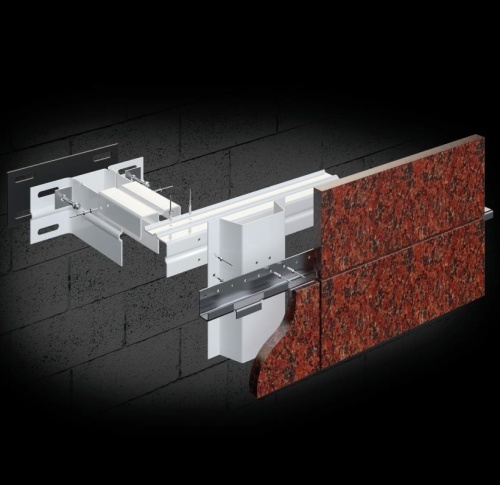

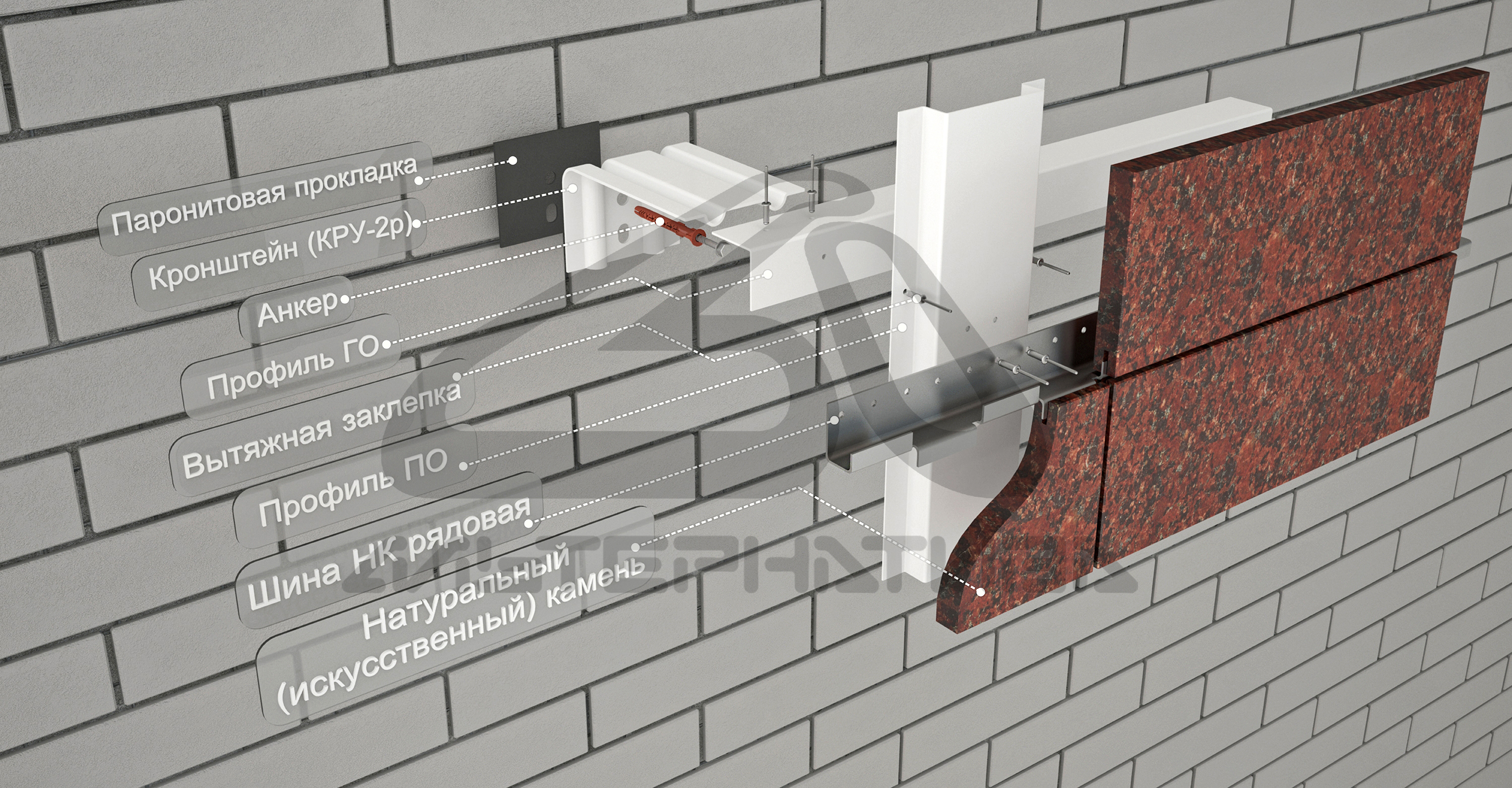

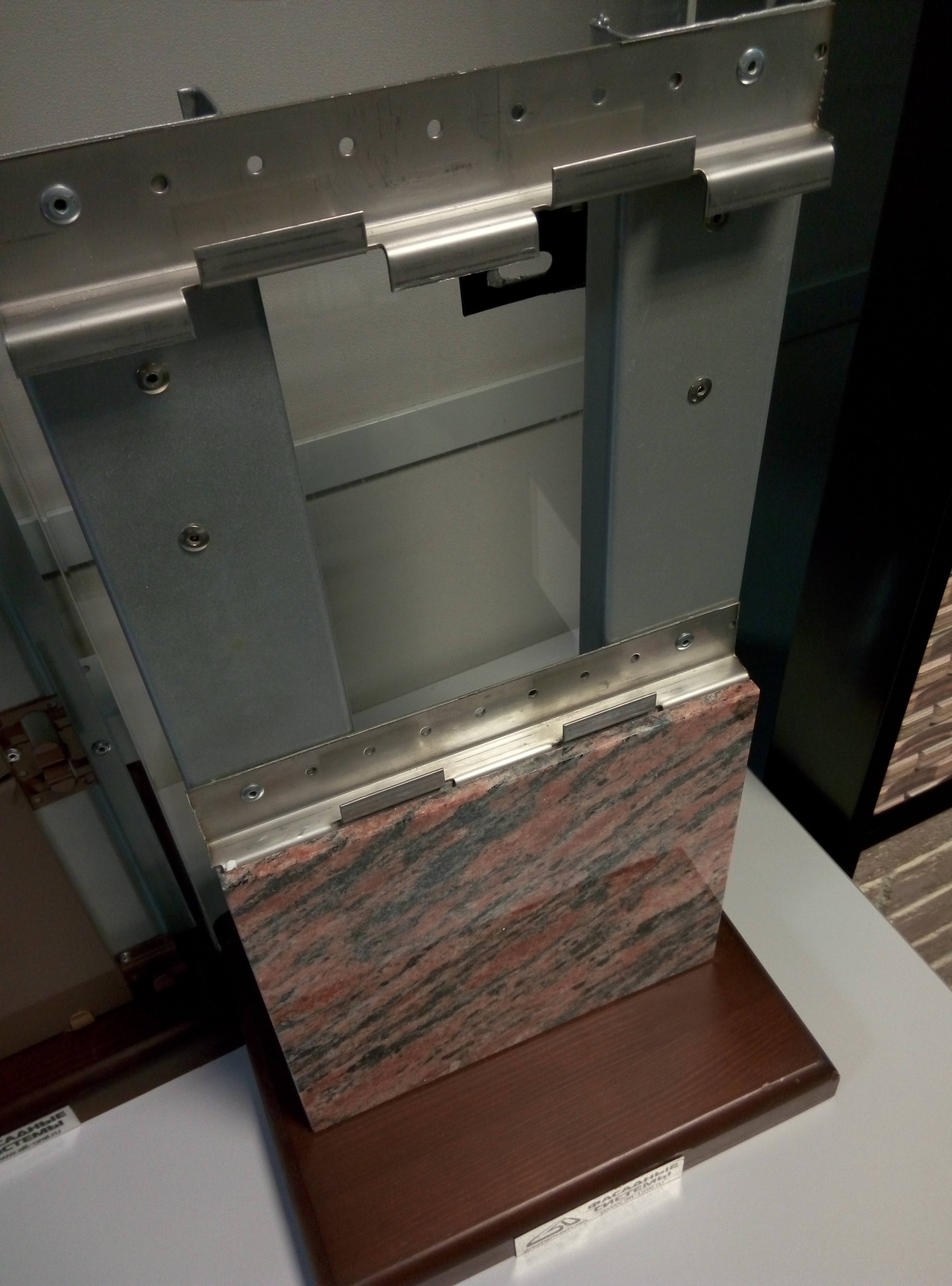

Вертикальная система крепления под натуральный камень на основе Т-образного профиля
Вертикальные направляющие профили типа ТО устанавливаются на кронштейны (удлинители) с шагом, указанным в рабочем проекте на монтаж НФС, выравниваются по вертикали при помощи уровня и крепятся к кронштейнам (удлинителям) при помощи вытяжных заклепок или самонарезающих винтов. Обязательна установка не менее 2-х крепежных элементов в каждое соединение кронштейнов удлинителей) и вертикальных профилей. Для компенсации температурных деформаций через каждые 3 метра непрерывной длины вертикального профиля необходимо устраивать горизонтальный температурный
деформационный шов шириной не менее 6 мм.Вертикальные направляющие профили типа ТО устанавливаются в местах вертикальных рустов плит (в случае применения кляммеров НК) или с шагом, соответствующим расчетам на прочность НФС (в случае применения шин НК), по краям боковых оконных и дверных проемов, на внутренних углах, на горизонтальном температурном деформационном шве, а также в местах прерывания фасадной системы. В системе допускается устанавливать вертикальные направляющие профили типа ГО при условии, что их установка будет подтверждена расчетами на прочность НФС и не будет противоречить требованиям нормативно-технической документации на НФС. Для формирования внешнего угла НФС на крайние с двух сторон угла вертикальные профили устанавливаются гловые полки типа ПУ. На углы угловых полок вертикально устанавливается направляющий профиль типа ГО. Обязательна установка не менее 2-х крепежных элементов в каждое соединение угловых полок и вертикальных профилей. Для формирования внешнего угла НФС допускается установка угловых кронштейнов типа КР-Уг и удлинителей УД-КР-Уг, на которые вертикально устанавливается направляющий профиль типа ГО.

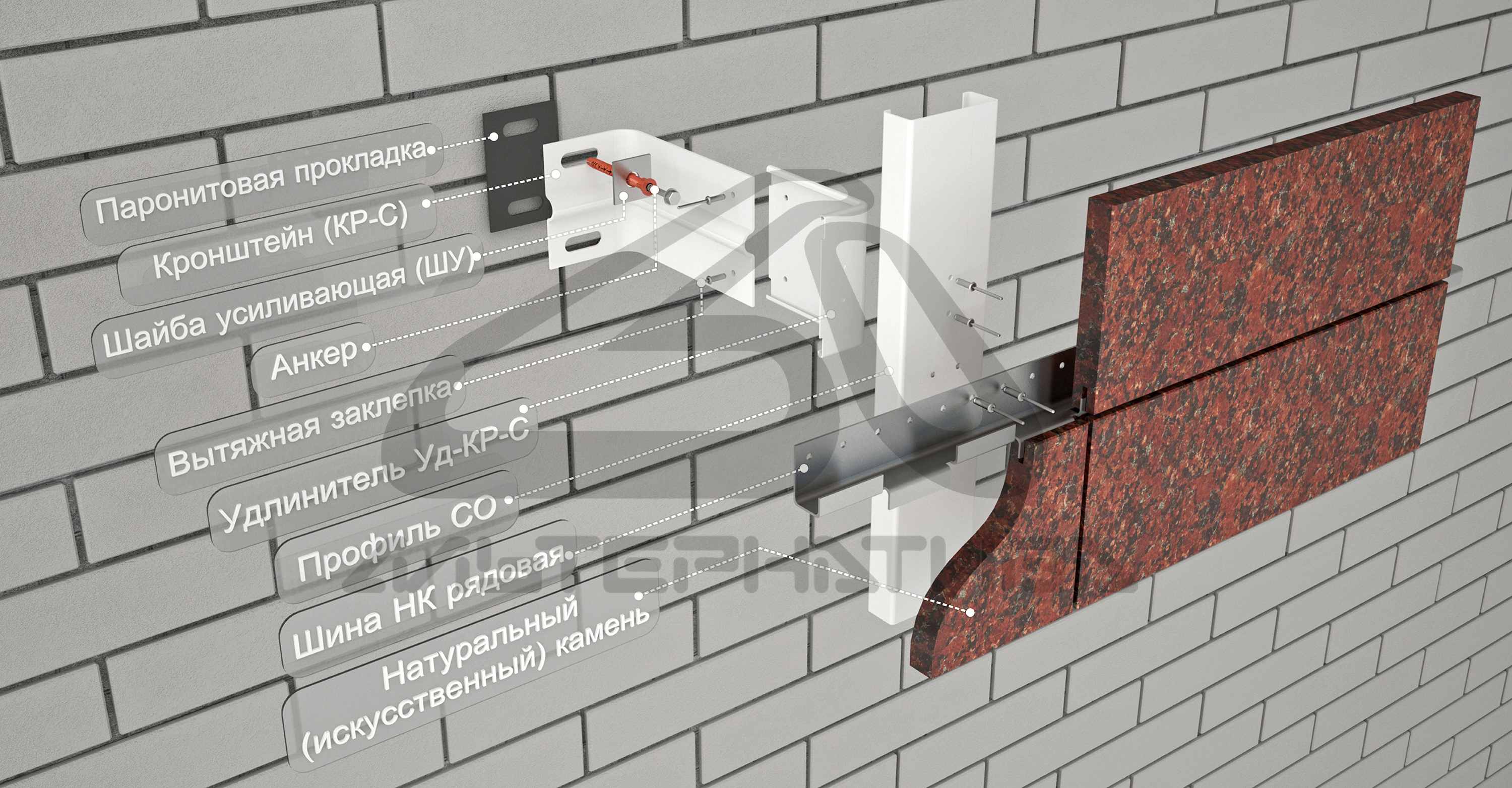

Вертикальная система крепления под натуральный камень на основе С-образного профиля
Вертикальные направляющие профили типа СО устанавливаются на удлинители кронштейнов с шагом, указанным в рабочем проекте на монтаж НФС, выравниваются по вертикали при помощи уровня и крепятся к удлинителям кронштейнов при помощи вытяжных заклепок или самонарезающих винтов. Обязательна установка не менее 2-х крепежных элементов в каждое соединение удлинителей и вертикальных профилей. Вертикальные направляющие профили типа СО устанавливаются в местах вертикальных рустов плит (в случае применения кляммеров НК) или с шагом, соответствующим расчетам на прочность НФС (в случае применения шин НК), по краям боковых оконных и дверных проемов, на внутренних углах, на горизонтальном температурном деформационном шве, а также в местах прерывания фасадной системы.
Система крепления под натуральный камень в межэтажные перекрытия на основе кронштейна КНс-27
Вертикальные направляющие профили типа ПО (ПШ) устанавливаются на дополнительные направляющие горизонтальные профили с шагом, указанным в рабочем проекте на монтаж НФС, выравниваются по вертикали при помощи уровня и крепятся к горизонтальным направляющим профилям при помощи вытяжных заклепок или самонарезающих винтов. Обязательна установка не менее 2-х крепежных элементов в каждое соединение удлинителей и вертикальных профилей. Между собой вертикальные направляющие профили соединятся при помощи фиксирующих накладок ФН-ПО (ФН-ПШ). Фиксирующие накладки на половину своей длины вставляются в верхний вертикальный направляющий профиль, жестко крепятся к профилю при помощи вытяжных заклепок или самонарезающих винтов. После этого верхний направляющий вертикальный профиль вместе со смонтированной в нем фиксирующей накладкой вставляется в нижний профиль. Фиксирующая накладка не крепится жестко к нижнему профилю. Таким образом, создается соединение, позволяющее компенсировать температурные деформации вертикальных направляющих профилей. Зазор между вертикальными направляющими профилями не менее 6 мм. Вертикальные направляющие профили типа ПО (ПШ) устанавливаются в местах вертикальных рустов плит (в случае применения кляммеров НК) или с шагом, соответствующим расчетам на прочность НФС (в случае применения шин НК), по краям боковых оконных и дверных проемов, на внутренних углах, на горизонтальном температурном деформационном шве, а также в местах прерывания фасадной системы.
Система крепления под натуральный камень в межэтажные перекрытия на основе кронштейна КНс-28/1 и профиля ПК/1
Вертикальные направляющие профили типа ПК/1 устанавливаются в кронштейны КНс28/1 с шагом, указанным в рабочем проекте на монтаж НФС, выравниваются по вертикали при помощи уровня и крепятся к кронштейнам при помощи вытяжных заклепок или самонарезающих винтов. Обязательна установка не менее 2-х крепежных элементов в каждое соединение кронштейнов и вертикальных профилей. Между собой вертикальные направляющие профили соединятся при помощи фиксирующих накладок ФН-ПК/1. Фиксирующие накладки на половину своей длины вставляются в верхний вертикальный направляющий профиль, жестко крепятся к профилю при помощи вытяжных заклепок или самонарезающих винтов. После этого верхний направляющий вертикальный профиль вместе со смонтированной в нем фиксирующей накладкой вставляется в нижний профиль. Фиксирующая накладка не крепится жестко к нижнему профилю. Таким образом, создается соединение, позволяющее компенсировать температурные деформации вертикальных направляющих профилей. Зазор между вертикальными направляющими профилями не менее 6 мм. Вертикальные направляющие профили типа ПК/1 устанавливаются в местах вертикальных рустов плит (в случае применения кляммеров НК) или с шагом, соответствующим расчетам на прочность НФС (в случае применения шин НК), по краям боковых оконных и дверных проемов, на горизонтальном температурном деформационном шве, а также в местах прерывания фасадной системы.
